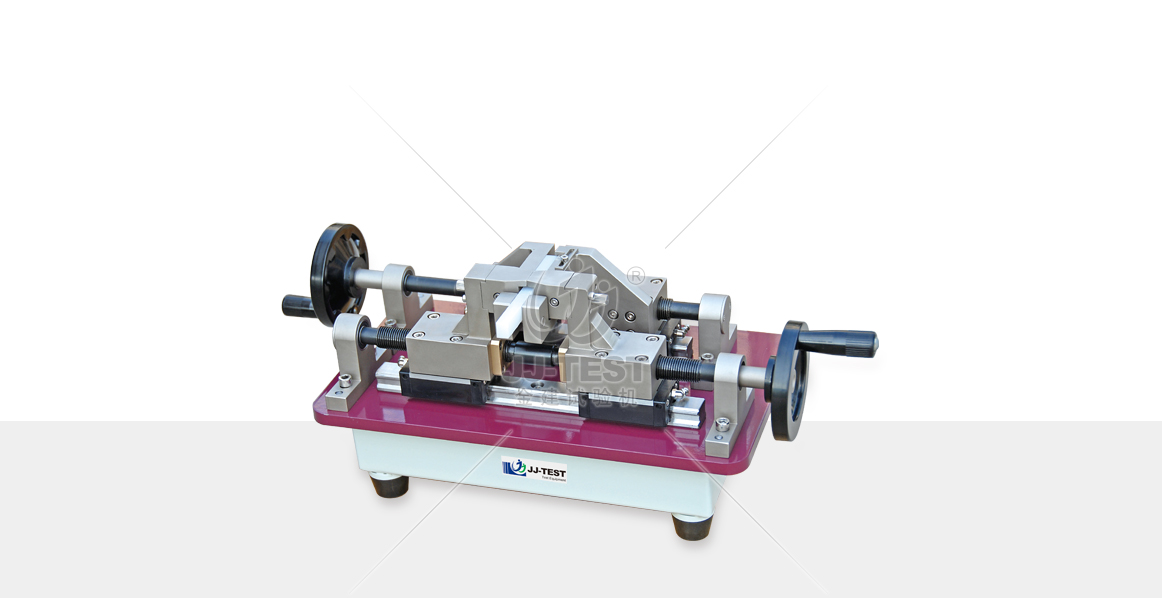

JJDNCM雙缺口共面制樣機 |
|
|
JJDNCM雙缺口共面制樣機該測量儀用于對超高分子量聚乙烯（PE-UHMW）模塑材料進行刻痕制樣，以便于進行簡支梁雙缺口沖擊強度測定。
其與50J簡支梁沖擊試驗機配合使用，完成PE-UHMW模塑材料簡支梁雙缺口沖擊強度的測定。也可用于FNCT、PENT試樣的缺口制備。
|
|

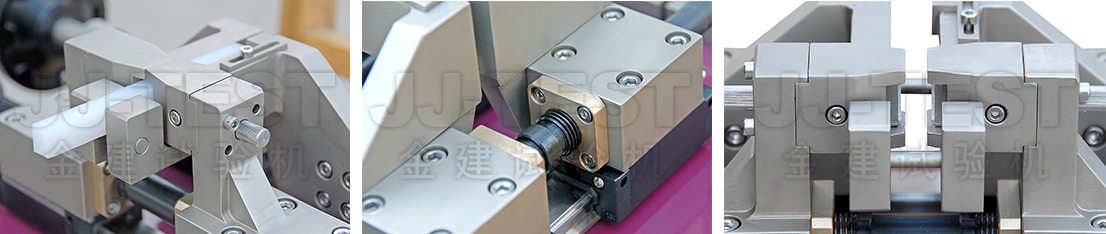

1.? 一次進刀，可完成試樣相對兩個面的共面缺口制備，無需翻轉試樣；
2.??獨特的結構設計，使缺口與試樣中心線嚴格對稱；
3.??采用標準量塊進刀深度，切割試樣剩余寬度精度及一致性高；
4.??雙刀共切，雙刀同步，在切割試樣過程中，試樣雙側受力相同，試樣徑向無形變，儀器的結構及精度保證雙缺口共面及剩余寬度準確一致，
避免了人為操作造成偏差；
5.??切割過程中，對試樣采用先夾緊后切割的方式進行加工，刀刃磨損小，壽命長；
6.??加長的刀刃保護套，切割過程中刀刃僅受軸向力，無側向力，刀刃無彎曲，刀磨損小；
7.??刀背定位方式，在切割過程中為刀刃提供了穩固的支撐及高精度定位。
|
|
|
標準號
|
|
|
GB/T 21461.2
|
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? GB/T 32682
|
|
QB/T 2668.1 |
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??ISO16770
|
|
ASTM F 1473
|
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??ASTM D 1473
|
|
JJDNCM雙缺口共面制樣機
|
|||||||
|
技術參數 Technical Parameter
|
|||||||
|
刀具厚度
|
0.23mm±0.03mm
|
||||||
|
刀具切削角度
|
14°±2°
|
||||||
|
適應試樣厚度
|
4mm～15mm
|
||||||
|
刀刃間距
|
(4±0.05）mm（可調）
|
||||||
|
刀具共面度
|
≤0.1mm |
||||||
|
剩余寬度尺寸精度 |
±0.02mm 或與所采用的標準厚度量塊相同
|
||||||
|
切削精度
|
±0.02mm 或與所采用的標準量塊相同
|
||||||
